CAD计算面积步骤详解两种常用方法

CAD计算面积操作指南?在工程设计过程中，掌握图形面积计算方法对精准施工具有重要意义。本文将通过两种专业方法详细解析CAD软件中的面积测量技巧，帮助使用者快速获取准确数据。

CAD面积测算专业教程

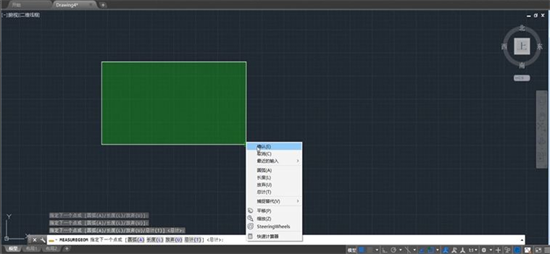

方法一、图形选取法

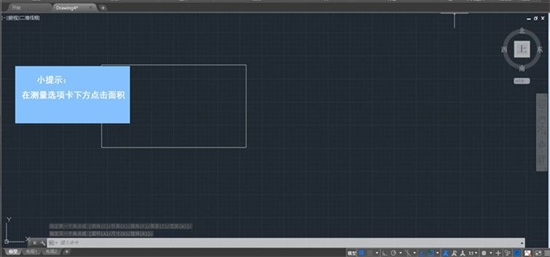

启动CAD软件并创建基础图形，建议从简单矩形开始练习。在顶部导航栏选择"测量"模块，点击面积测量功能图标。系统将自动激活点选模式，此时需按顺时针方向依次选取图形的四个顶点，完成点位选择后右键确认，操作界面将弹出包含周长与面积的详细信息窗口。

注意事项：
1. 选择顶点时应确保完全闭合图形边界
2. 复杂图形建议使用对象捕捉功能准确定位
3. 测量完成后建议将数据复制到记事本备份

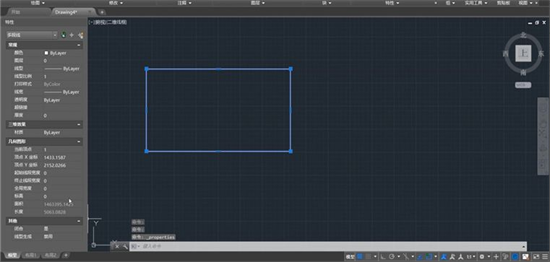

方法二、属性查询法

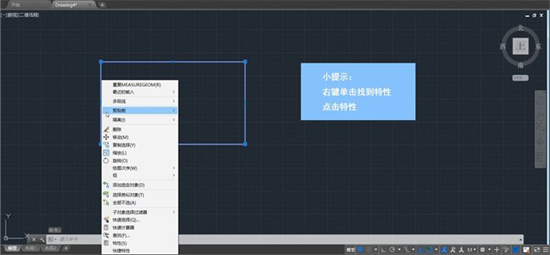

选择目标图形后单击右键调出快捷菜单，选择"特性"面板选项。在展开的属性窗口中，下拉至几何参数栏目，可直接查看系统自动计算的面积数值。该方法特别适用于已闭合的完整图形，能同步显示图形所在图层、线型等详细参数。

进阶技巧：
1. 多段线图形可通过PE命令转化为闭合图形
2. 不规则图形建议使用边界创建命令生成闭合区域
3. 测量单位设置需在绘图前确认，避免单位换算误差

通过上述两种专业测量方法的学习，使用者可快速掌握CAD软件的面积计算功能。建议日常工作中将两种方法结合使用，通过数据对比确保测量结果的准确性。定期清理图形冗余数据，保持文件整洁可有效提升计算效率。
